IMPIANTO STATICO A POLVERE CON TRASPORTATORE E TRASLATORE

Alta Temperatura 180° – 250°
Bassa Temperatura 160° – 140°

DATI IMPIANTO
CABINA DI VERNICIATURA DIM:13000X3500X3500H
FORNO DI COTTURA DIM: 12000X3200X3500H

Dimensioni max pezzi: H=2800 mm – L = 3000 mm – P=11000 mm

DATI DI PROGETTO
Peso Max compreso bilancere: 600 Kg
Lunghezza singola bilancere 6 mt.
Traslazione manuale
Dimensione barra porta-pezzi L = 6 mt

CICLO LAVORAZIONE su IMPIANTO STATICO
1. Carico manuale
2. Pretrattamento a due stadi (fosfosgrassaggio + risciacquo) a vapore

3. Asciugatura in aria forzata o forno T= 100° C permanenza 10 min.

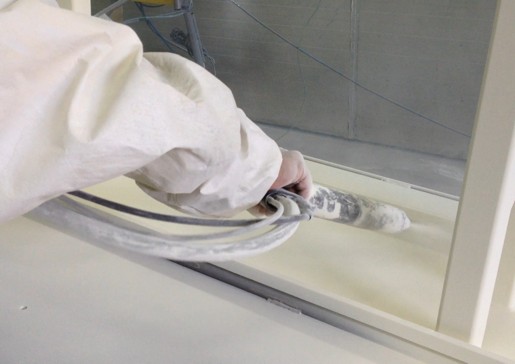

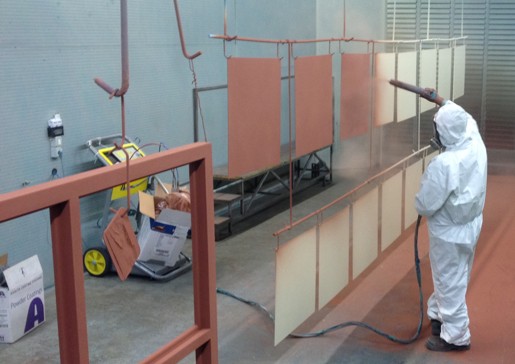

4. Applicazione manuale vernice in polvere
5. Cottura in forno T = 200° C – permanenza 15 mm T= 180° C – permanenza 20 mm
6. Raffreddamento / Scarico manuale

IMPIANTO AUTOMATICO A POLVERE A CATENA

Alta Temperatura 180° – 250°
Bassa Temperatura 160° – 140°

DATI IMPIANTO

3 CICLI (VASCHE) DI PREPARAZIONE: FOSFOSGRASSAGGIO; RISCIACQUO; RISCIACQUO DEMI

3 CABINE DI VERNICIATURA
FORNO DI COTTURA

Dimensioni max pezzi: H = 1500 mm – L = 650 mm – P = 2200 mm

DATI DI PROGETTO
Peso Max su singolo gancio: 60 Kg
N° totale ganci: 215
Traino a velocità variabile

CICLO LAVORAZIONE su IMPIANTO AUTOMATICO
1. Carico manuale su catena
2. Pretrattamento a tre stadi (fosfosgrassaggio + risciacquo + risciacquo demi)

3. Asciugatura tramite passaggio in forno di asciugatura T= 150° C permanenza 20 min.
4. Applicazione vernice in polvere con pistole elettrostatiche
5. Cottura in forno T = 180° C – permanenza 22 mm
6. Raffreddamento / Scarico manuale / Imballaggio
